Размеры профнастила Grand Line: ширина, длина, высота профиля и полезная площадь

Когда выбирают профнастила для крыши, забора или фасада, чаще всего смотрят на цвет и толщину металла. Но именно неправильно подобранные размеры приводят к лишним тратам, проблемам при монтаже и даже разрушению конструкции.

Бывает, человек заказывает слишком длинные листы для крыши — свыше 6 метров. Их тяжело поднять и смонтировать, они могут деформироваться при подъёме, да и транспорт нужен специальный. Или выбирает низкий профиль для кровли, а зимой крыша прогибается под снегом. Все эти ситуации — из реальной практики, и все они связаны с размерами.

В статье разберём размеры профнастила Grand Line, чем полезная ширина отличается от общей, какой профиль для чего подходит и как самостоятельно рассчитать количество листов, чтобы не переплачивать и не докупать потом.



Что означает размер профнастила Grand Line

Основные размеры профнастила Grand Line

Полезная и общая ширина: в чем разница

Какие размеры профилей Grand Line встречаются чаще всего

Как подобрать размер профнастила под задачу

Как рассчитать количество листов

Пример расчёта для забора.

Частые ошибки при выборе размеров

Заключение

Часто задаваемые вопросы



Что означает размер профнастила Grand Line

Когда говорят о размерах профнастила, имеют в виду сразу несколько параметров. И каждый из них влияет на то, как материал будет вести себя в работе.

Длина листа — гибкий параметр: Grand Line производит профнастил длиной от 0,5 до 12 м, что позволяет заказать листы точно под размер объекта без лишних стыков. Для кровли это особенно важно: меньше поперечных стыков — выше герметичность.

Общая ширина — полная ширина листа от края до края. Её часто указывают в рекламе, и на неё часто ориентируются новички. Но реально поверхность она не покрывает — для расчётов она не годится.

Полезная ширина — рабочая ширина с учётом нахлеста при монтаже. Она всегда меньше общей. Именно её нужно использовать в расчётах.

Высота профиля — расстояние от основания до вершины волны. Чем она выше, тем жёстче и прочнее лист, тем большую нагрузку он выдерживает. У Grand Line высота варьируется от 8 до 75 мм.

Толщина металла — влияет на прочность и долговечность. В линейке Grand Line встречается от 0,35 до 0,7 мм.



Основные размеры профнастила Grand Line

Параметр	Что означает	Для чего нужен	Значение (в диапазоне)
Общая ширина	Полная ширина листа от края до края	Для понимания габаритов листа при транспортировке	1040–1200 мм
Полезная ширина	Ширина листа с учётом нахлеста при монтаже	Для расчёта количества листов	985–1160 мм
Длина листа	Расстояние от торца до торца листа	Для заказа точного размера под объект	0,5–12 м
Высота профиля	Расстояние от основания до вершины волны	Определяет несущую способность и жёсткость	8–75 мм
Толщина металла	Толщина стального листа до нанесения покрытия	Влияет на прочность и срок службы	0,35–0,7 мм



Длина — единственный размер, который вы выбираете практически произвольно. Grand Line режет листы в размер от 0,5 до 12 м, поэтому вы не привязаны к стандартам. Нужно 4,7 метра — заказывайте 4,7 метра.

Высота профиля определяет жёсткость листа. Чем она выше, тем больше расстояние (шаг) между опорами обрешётки можно делать. Для стен и заборов достаточно 8–21 мм. Для кровли высокий профиль (от 35 мм) позволяет увеличить шаг обрешётки до 1–1,5 метра, что экономит пиломатериалы и ускоряет монтаж. Низкий профиль (С8) требует более частой обрешётки — с шагом не более 0,6 метра.

Толщина металла напрямую влияет на жёсткость. Лист 0,35–0,4 мм дешевле, но легче повреждается. Оптимальная толщина для кровли и забора — 0,45–0,5 мм.

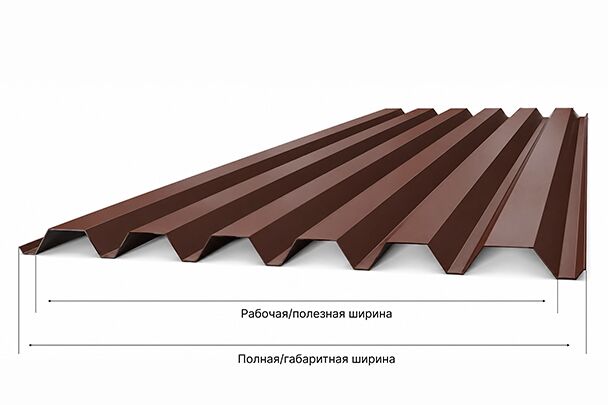

Полезная и общая ширина: в чем разница

Это самый важный раздел, потому что здесь чаще всего ошибаются.

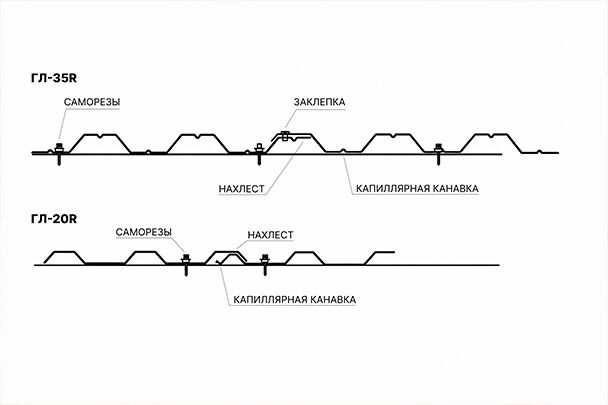

При монтаже листы укладывают внахлёст (обычно на одну волну). Часть ширины перекрывается и не покрывает поверхность. Общая ширина — весь лист. Полезная ширина — та часть, которая реально закрывает поверхность. Разница — 30–60 мм, но на больших объектах она превращается в недостающие листы.

Пример 1. Стена 5 метров, профиль С8 (общая 1200 мм, полезная 1150 мм).

• По полезной: 5 / 1,15 = 4,35 → 5 листов.

• По общей: 5 / 1,2 = 4,17 → 5 листов.
  Разницы нет. На малых объектах это незаметно.

Пример 2. Забор 100 метров, два профиля.

Что это значит. Расчёт по общей ширине почти всегда занижает реальную потребность. В лучшем случае вы докупите недостающее. В худшем — нужного профиля не окажется, монтаж встанет на несколько дней, появятся транспортные расходы и простой бригады. Ошибка в расчётах легко превращается в 5–10% лишнего бюджета и потерю времени.

Поэтому все профессиональные расчёты ведутся по полезной ширине. Общая нужна только для понимания габаритов при транспортировке. Считаете по полезной — считаете правильно.

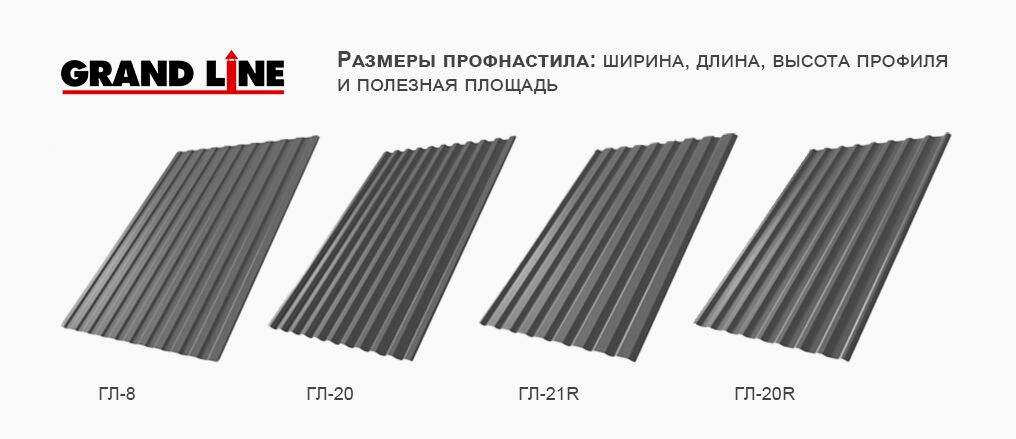

Какие размеры профилей Grand Line встречаются чаще всего

Grand Line выпускает профнастил нескольких основных типов. У каждого — своё назначение, своя высота профиля и свои размеры.

Профиль	Назначение	Высота профиля, мм	Общая ширина, мм	Полезная ширина, мм	Где применяется
GL С8	Стеновой	8	1200	1150	Заборы, фасады, отделка стен, хозпостройки
GL С20R	Стеновой/кровельный	16,5	1150–1165	1110	Заборы, стены, навесы, кровля с небольшим уклоном
GL С21R	Стеновой/кровельный	21	1051	1000–1015	Универсальный: кровля, заборы, фасады, навесы
GL HC35R	Несущий/стеновой	35	1060	1000	Стены, навесы, перекрытия, кровля
GL44R	Кровельный	44	1070	1000	Крыши с большим уклоном, высокая несущая способность
GL60R	Кровельный	60	902	845	Кровля, перекрытия, промышленные объекты



На что обратить внимание при выборе профиля:

✔  Буква «R»в маркировке (С20R, С21R, HC35R) — капиллярная канавка для отвода конденсата. Обязательна для кровли. Для забора или фасада можно брать профиль без неё.

✔  Размеры GL44R и GL60R могут незначительно варьироваться (2–5 мм) в разных партиях. В таблице — средние значения. Перед заказом уточните точные цифры у менеджеров TopHouse, особенно при больших объёмах.

Кратко о каждом профиле:

• С8 — самый бюджетный. Широкий, низкий (8 мм). Для заборов, стен, хозпостроек. Для кровли не подходит.
• С20R — компромисс между ценой и прочностью (16,5 мм). Заборы, навесы, кровля с небольшим уклоном.
• С21R — самый популярный. Универсален: крыша, забор, фасад, навес. Симметричный рисунок с обеих сторон.
• HC35R — усиленный (35 мм) вариант. Подходит для кровли, перекрытий и конструкций с повышенными нагрузками.
• 44R и 60R — профессиональные кровельные профили для больших нагрузок, крутых скатов и промышленных объектов.



Как подобрать размер профнастила под задачу

Задача	Рекомендуемый профиль	Почему
Забор	С8, С20, С21	Достаточная жёсткость, эстетичный вид, оптимальная цена
Крыша	С21R, HC35R, 44R, 60R	Требуется высокая несущая способность (снег, ветер) и капиллярная канавка
Навес	С20R, С21R, HC35R	Баланс прочности и цены, нужна защита от осадков
Фасад	С8, С20	Лёгкий, эстетичный, проще крепить, не требует высокой несущей способности
Хозпостройки	С8	Самый экономичный вариант, нагрузок практически нет



Краткие рекомендации.

Для забора выбирайте С8, если хотите сэкономить, или С20/С21, если нужен более жёсткий и презентабельный вид. Высота профиля 8–21 мм вполне достаточна, чтобы лист не «играл» на ветру.

Для крыши берите только профили с маркировкой «R». Высота профиля зависит от снеговой нагрузки в вашем регионе. Для средней полосы России С21R часто бывает достаточно. Для районов с обильными снегопадами — HC35R или выше.

Для навеса подойдёт С20R или С21R. Если навес будет нести серьёзную нагрузку (например, парковка для машины) — берите HC35R.

Для фасада и хозпостроек можно брать самый лёгкий и дешёвый вариант — С8. Нагрузок там практически нет, внешний вид при этом вполне достойный.





Как рассчитать количество листов

Расчёт количества листов профнастила — задача простая, но требует внимательности. Вот пошаговый алгоритм.

Шаг 1. Измерьте поверхность.

Точно замерьте ширину и длину (для крыши — длину ската) той поверхности, которую собираетесь закрывать.

Шаг 2. Определите полезную ширину выбранного профиля.

Например, для С8 полезная ширина — 1150 мм. Для С20 — 1110 мм. Для С21 — 1000–1015 мм.

Шаг 3. Разделите ширину поверхности на полезную ширину листа.

Полученное число округлите в большую сторону. Это количество листов по ширине.

Шаг 4. Определите длину листов.

Если возможно, закажите листы такой длины, чтобы они перекрывали всю высоту (или длину ската) без поперечных стыков. Это и надёжнее, и эстетичнее.

Шаг 5. Добавьте запас.

Всегда добавляйте 5–10% к расчётному количеству. На подрезку, на возможный брак при монтаже, на непредвиденные ситуации.

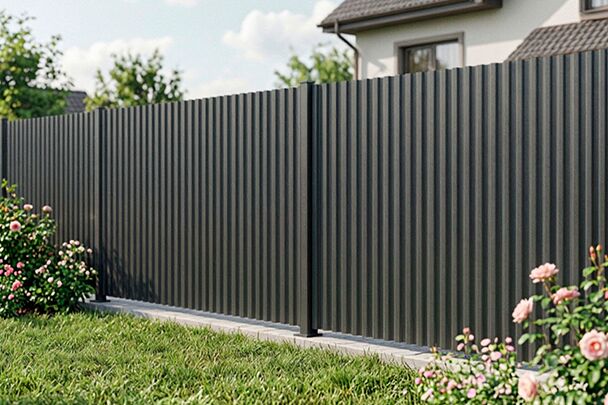

Пример расчёта для забора.

Допустим, вы строите забор длиной 10 метров и высотой 2 метра. Вы выбрали профнастил С8 с полезной шириной 1150 мм.

Считаем количество листов: 10 м / 1,15 м = 8,69. Округляем в большую сторону — 9 листов. Длина каждого листа — 2 метра (ровно под высоту забора). Добавляем запас 10% — это ещё примерно 1 лист. Итого: 10 листов С8 длиной 2 метра.

Параметр	Значение
Длина забора	10 м
Высота забора	2 м
Профиль	С8
Полезная ширина листа	1,15 м
Количество листов (без запаса)	9 шт.
Количество листов (с запасом 10%)	10 шт.
Длина листа	2 м



Частые ошибки при выборе размеров

Ошибка 1. Расчёт по общей ширине.

Новички считают общую ширину, забывая про нахлест. В итоге материала не хватает. Всегда используйте полезную ширину.

Ошибка 2. Выбор слишком длинных листов.

Листы более 6 метров сложно транспортировать и поднимать на крышу — они могут деформироваться. Для частного дома оптимальная длина до 6 метров. Если скат длиннее — сделайте поперечный стык.

Ошибка 3. Игнорирование высоты профиля для кровли.

Взяли С8 для крыши, потому что он дешевле. А зимой он прогнулся под снегом. Для кровли нужен профиль не ниже С21R, а лучше — HC35R и выше.

Ошибка 4. Отсутствие запаса.

Купили ровно по расчёту — а в процессе монтажа один лист поцарапали, второй неправильно отрезали. Запас 5–10% обязателен.

Ошибка 5. Выбор неподходящего профиля для задачи.

Пытаются использовать стеновой профнастил С8 для кровли, чтобы сэкономить. Это грубая ошибка: из-за слишком низкой волны (всего 8 мм) на стыках листов не обеспечивается герметичность — крыша начинает протекать при косом дожде или во время таяния снега. Для кровли нужен профиль с высотой волны не ниже 21 мм (например, С21R, HC35R или выше).



Заключение

При выборе профнастила важно учитывать не только внешний вид материала, но и его рабочие размеры. Главные правила: всегда считайте по полезной ширине, для кровли берите профиль с «R» и высотой не ниже 21 мм, для забора и фасада подойдут более лёгкие и экономичные варианты.

Длина листа — ваш главный инструмент экономии. Заказывайте листы точно под размер вашего объекта, чтобы минимизировать отходы и стыки. И не забывайте про запас 5–10% — он сэкономит вам время и нервы.





Часто задаваемые вопросы

1. Какая максимальная длина листа профнастила Grand Line?

Максимальная длина достигает 12 метров. Однако на практике для удобства транспортировки и монтажа чаще заказывают листы длиной до 6 метров.

2. Что такое полезная ширина профнастила?

Это ширина листа, которая реально покрывает поверхность после укладки с нахлестом. Она всегда меньше общей ширины. Именно её нужно использовать в расчётах.

3. Можно ли заказать профнастил Grand Line нужной длины?

Да, Grand Line изготавливает профнастил любой длины в диапазоне от 0,5 до 12 метров с шагом 0,5 метра.

4. Какой профиль лучше всего подходит для крыши?

Для крыши нужен кровельный профнастил с маркировкой «R» (капиллярная канавка) и высотой профиля не менее 21 мм. Например, С21R, HC35R, 44R или 60R. Чем выше профиль, тем надёжнее.

5. Что означает цифра в маркировке профиля (например, С21)?

Цифра обозначает высоту профиля в миллиметрах. Чем выше профиль, тем жёстче и прочнее лист.

6. Чем отличается С20 от С21?

Основное отличие — в высоте профиля. У С21 она составляет 21 мм, у С20 — 16,5 мм. Также различаются геометрия и ширина листа: полезная ширина С20 — 1110 мм, у С21 — 1000–1015 мм. С21 считается более универсальным, но в Санкт-Петербурге и Ленинградской области С20 популярнее благодаря своей ширине и достаточной для местных снеговых нагрузок жёсткости.

7. Как правильно рассчитать количество листов профнастила?

Измерьте длину поверхности и разделите её на полезную ширину листа. Округлите результат в большую сторону. Добавьте запас 5–10%.
