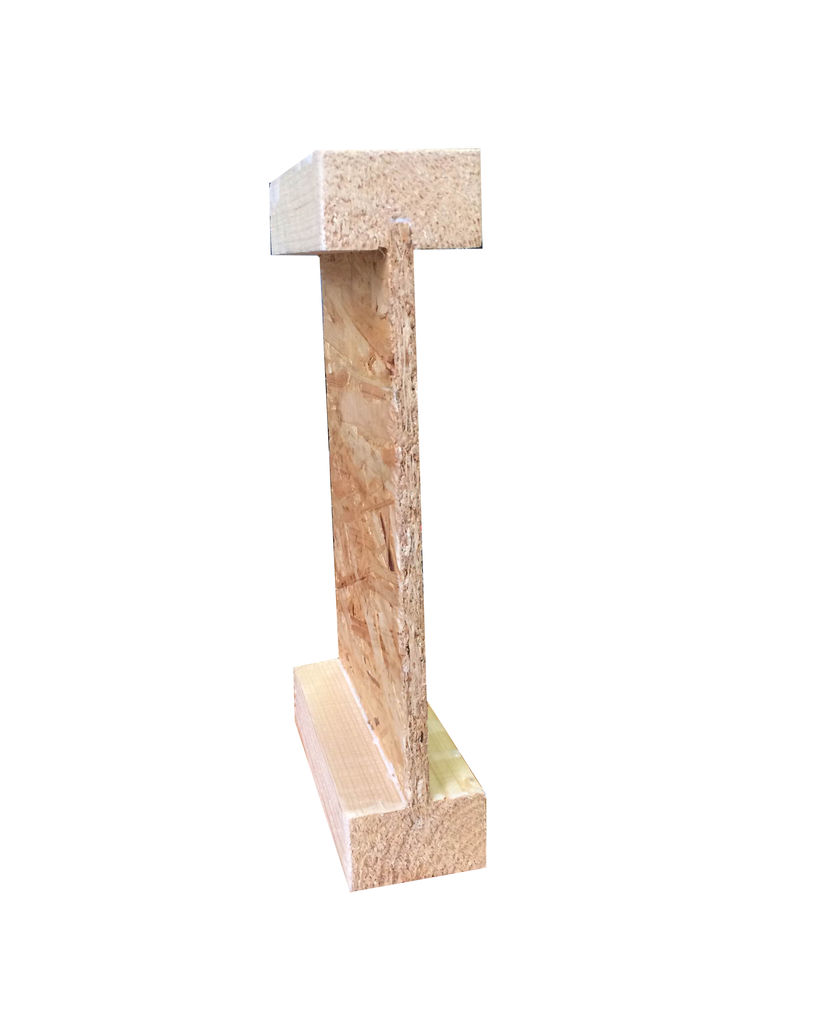

Балка двутавровая клееная усиленная БДКУ-356 (полки из бруска) (356х64 мм)

1. Чердачное перекрытие

2. Межэтажное перекрытие

3. Стропильная система

   Чердачное перекрытие (возможное перекрытие пролетов из условий: нагрузка 200 кг/м2, прогиб L/250)

• Шаг установки балок (межцентровое расстояние) 312 мм - 9600 мм

• Шаг установки балок (межцентровое расстояние) 417 мм - 8700 мм

• Шаг установки балок (межцентровое расстояние) 508 мм - 8200 мм

• Шаг установки балок (межцентровое расстояние) 600 мм - 7700 мм

2. Межэтажное перекрытие (возможное перекрытие пролетов из условий: нагрузка 400 кг/м2, прогиб L/250)

• Шаг установки Балок (межцентровое расстояние) 312 мм - 7600 мм

• Шаг установки балок (межцентровое расстояние) 417 мм - 6900 мм

• Шаг установки балок (межцентровое расстояние) 508 мм - 6500 мм

• Шаг установки балок (межцентровое расстояние) 600 мм - 6100 мм

3. Стропильная система (возможное перекрытие пролетов из условий: нагрузка 250 кг/м2, прогиб L/250)

• Шаг установки балок (межцентровое расстояние) 312 мм - 8900 мм

• Шаг установки балок (межцентровое расстояние) 417 мм - 8100 мм

• Шаг установки балок (межцентровое расстояние) 508 мм - 7600 мм

• Шаг установки балок (межцентровое расстояние) 600 мм - 7200 мм

Пример расчета балок на межэтажное перекрытие:

Возьмем помещение с внутренними габаритами 6000х6000 мм, где 6000 мм это его длина. Для данной балки при таком пролете можно использовать шаг 600 мм, и балок не много и утеплитель резать не придется. Для самостоятельного расчета необходимого количества балок нужно разделить длину помещения на шаг установки балок (межцентровое расстояние), получаем 6000/600=10 шт. балок длиной 6000 мм. Итог нашего расчета таков, объем балок на данное перекрытие составляет 60 м/пог. По аналогии можно рассчитать все помещения и получить итоговую сумму за перекрытие всего дома.

Данный пример сделан исходя из монтажа балок на кронштейны, в случае, если балки опираются на стены, необходимо прибавить к длине 100 мм с обеих сторон. Этот же пример, если пересчитать с опиранием балок на стены, получим 10 балок длиной 6200 мм.
